控制主動蜂鳴器的方法

蜂鳴器

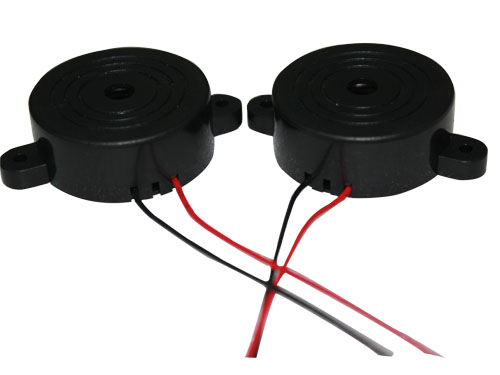

蜂鳴器是具有集成結構的電子發聲器。它由直流電壓供電，被廣泛用作計算機，打印機，復印機，警報器，電子玩具，汽車電子設備，電話，計時器和其他電子產品等電子產品中的發聲設備。。蜂鳴器有兩種：主動蜂鳴器和被動蜂鳴器。如下圖所示，左側是有源蜂鳴器（兩個引腳的長度不同），右側是無源蜂鳴器（兩個引腳的長度相同）。

蜂鳴器的工作原理

蜂鳴器的發聲原理由振動裝置和共振裝置組成，蜂鳴器分為無源蜂鳴器和有源蜂鳴器。無源蜂鳴器的工作發聲原理是：將方波信號輸入諧振器轉換成聲音信號輸出；有源蜂鳴器的工作發聲原理是：直流電輸入是在諧振裝置聲音信號的作用下，由振蕩系統的放大采樣電路產生的。本節中的課程使用主動蜂鳴器。只要打開電源，活動的蜂鳴器就會響起。我們可以交替設置Micro：bit輸出的高電平和低電平，以便活動的蜂鳴器響起。

兩種晶體管（S8050和S8550）

    為了使蜂鳴器響起，需要大電流。但是，Micro：bit開發板的輸出電流很弱，因此我們需要一個晶體管S8050或S8550來驅動有源蜂鳴器。晶體管S8050（S8550）的主要功能是放大電壓或電流，也可以用來控制電路的導通或截止時間。

    晶體管有兩種，一種是NPN，例如我們?cè)谡n程中使用的晶體管S8050；另一種是NPN。另一個是PNP晶體管，例如我們提供的另一個S8550。我們使用的兩個晶體管的引腳結構相同。它們的引腳結構如下圖所示。在該電路中，Emitter縮寫為e，Base縮寫為b，Collector縮寫為c。
