一、先給大家先普及一下蜂鳴器的分類和使用：

1．蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。

2．蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。

3．蜂鳴器的電路圖形符號使用說明，蜂鳴器在電路中用字母"H"或"HA"（舊標準用"FM"、"LB"、"JD"等）表示。

二、簡單說說蜂鳴器的結構原理：

1．壓電蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。有的壓電式蜂鳴器外殼上還裝有發光二極管。

壓電蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。

多諧振蕩器由晶體管或集成電路構成。當接通電源后（1.5~15V直流工作電壓），多諧振蕩器起振，輸出1.5~2.5kHZ的音頻信號，阻抗匹配器推動壓電蜂鳴片發聲。

2．電磁式蜂鳴器電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。

接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場。振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。

有源蜂鳴器和無源蜂鳴器的根本區別是產品對輸入信號的要求不一樣；有源蜂鳴器工作的理想信號是直流電，通常標示為VDC、VDD等。因為蜂鳴器內部有一簡單的振蕩電路，能將恒定的直流電轉化成一定頻率的脈沖信號，從面實出磁場交變，帶動鉬片振動發音。但是在某些有源蜂鳴器在特定的交流信號下也可以工作，只是對交流信號的電壓和頻率要求很高，此種工作方式一般不采用。

　　無源蜂鳴器沒有內部驅動電路，有些公司和工廠稱為訊響器，國標中稱為聲響器。無源蜂鳴器工作的理想信號方波。如果給予直流信號蜂鳴器是不響應的，因為磁路恒定，鉬片不能振動發音。

　　區別有源電磁式蜂鳴器和無源電磁式蜂鳴器的簡易方法

　　一、目測：

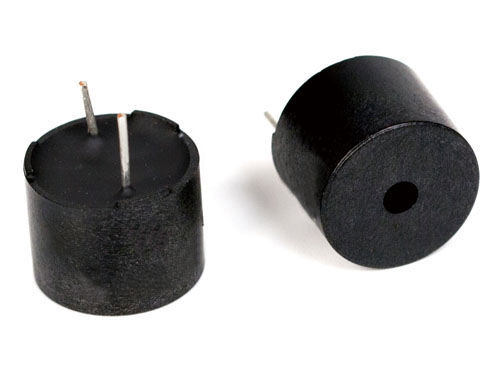

　　拿KS-12C01YE和KS-12D05YA做比較，其中“C”代表無源，"D"代表有源；前者的外形是12*8.5，后者是12*9.5，兩者極為相似,如將兩種蜂鳴器的引腳郡朝上放置時，可以看出有綠色電路板的一種是無源蜂鳴器，沒有電路板而用黑膠封閉的一種是有源蜂鳴器。

　　但是，這只是判斷的初步標準，而不是唯一的標準。如果加上KS-1240T2PA那辨別就更為復雜了，它的外形尺寸是12.5*6，這款是目前市場上最小的壓電式無源蜂鳴器；隨著市場不斷發展的需要，對品質的要求也是越來越高，現在好多廠家需要12MM的蜂鳴器需要底部封膠，為了其性能的穩定和防止磁芯脫落等不良情況出現，所以，目測只是初步的辨別方法。

　　下面介紹另一種方法

　　二、萬用表測試：

　　用萬用表電阻檔Rxl檔測試：用黑表筆接蜂鳴器 "+"引腳，紅表筆在另一引腳上來回碰觸，如果觸發出咔、咔聲的且電阻只有8Ω(或16Ω)的是無源蜂鳴器;如果能發出持續聲音的，且電阻在幾百歐以上的，是有源蜂鳴器。

　　三、直流電壓測試：

　　一般12MM無源的一般電壓是1.5V,有源電磁式蜂鳴器的一般電壓為1.5，3.0，5.0，9.0，12V，用直流電壓輸入相應電壓（可以由小調到大），頻率大概2.7KHZ，可以直接響的為有源電磁式蜂鳴器，不直接響的，需要方波來驅動才可以響的為無源電磁式蜂鳴器。
