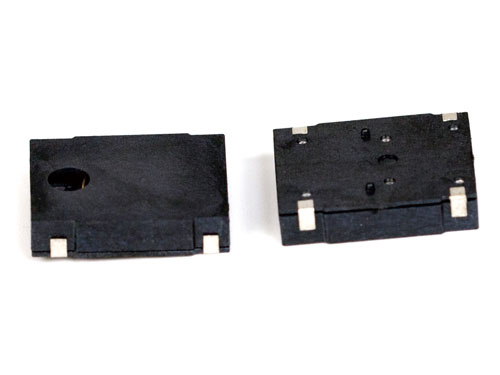

與之相關的電子元件的需求量也在不時增長，貼片蜂鳴器就是其中的典型代表。它們普通用于小型的電子設備上，比方藍牙、倒車?yán)走_(dá)、個人醫療設備等。所以為了可以保證它們的運用效果，我們在平常檢驗蜂鳴器的時分也有需求重點留意的中央，以下內容中就為大家細致引見。

首先是外觀的檢驗。

1、蜂鳴器外表清潔，無破損、污臟、變形及其它機械損壞，顏色分歧，并具有規格型號、極性標識；

2、貼片蜂鳴器的外包裝箱應標準、整潔，并具有產品標識，應無破損、污物等不良現象。

3、產品標簽明晰，內容應注明物料稱號、規格型號、數量、消費日期、產品廠家等標識。

除了以上三點需求留意的中央，在檢驗蜂鳴器的時分，我們還需求關注它們的規格型號以及極性標識，盡量保證字符標識殘缺不低于整個字符四分之三，無未標示、標示不清等不良現象。

其次是尺寸的檢驗。

檢測蜂鳴器尺寸的時分，我們能夠用上卡尺工具。用卡尺丈量蜂鳴器本體尺寸、引腳間距、引腳尺寸，在檢測完之后，再與其對應的PCB板停止試配。

當蜂鳴器發出的聲音,不是洪亮且單純的嗶聲時,我們會稱為是雜音,或是破音,

蜂鳴器雜音的成因,可分為二種可能。

運用不當:

給予蜂鳴器的電壓過高: 使膜片敲打到內部的其他零件,產生零件撞擊的聲音,

運用的頻率不對: 未將頻率設訂在額定頻率上 , 例如規格是 2730Hz , 運用者卻給 2400Hz 就很容易有異音 , 特別在額定頻率前10% 范圍最會產生異音.

 壓電式蜂鳴器與電磁式蜂鳴器的區別

蜂鳴器分為壓電式及電磁式的二大類:

壓電式蜂鳴器是以壓電陶瓷的壓電效應,來帶動金屬片的振動而發聲,

電磁式的蜂鳴器,則是用電磁的原理,通電時將金屬振動膜吸下,不通電時依振動膜的彈力彈回,

故壓電式蜂鳴器是以方波來驅動,電磁式是1/2方波驅動,

壓電式蜂鳴器需求比擬高的電壓才干有足夠的音壓,普通倡議為9V以上,

電磁式蜂鳴器,用1.5V就能夠發出85dB以上的音壓了,唯耗費電流會大大的高于壓電式蜂鳴器,

而在相同的尺寸時,電磁式的蜂鳴器,響應頻率能夠做的比擬低.

電磁式蜂鳴器的音壓普通最多到90dB, 壓電的有些規格,能夠到達120dB以上,較大尺寸的也很容易到達100dB.

電磁式有源蜂鳴器與電磁式無源蜂鳴器的區別

  無源蜂鳴器是要有驅動的音頻電流才干發聲。人能聽到20到20kHZ的聲音.無源蜂鳴器對相應的交流信號,能夠產生不同頻率的聲音. 而有源蜂鳴器,由于內部有振蕩電路,產生的聲音頻率固定.因而只能發出單個頻率的聲音。

  有源蜂鳴器是通電就能夠發聲的；

有源蜂鳴器和無源蜂鳴器的基本區別是產品對輸入信號的請求不一樣；有源蜂鳴器工作的理想信號是直流電，通常標示為VDC、VDD等。由于蜂鳴器內部有一簡單的振蕩電路，能將恒定的直流電轉化成一定頻率的脈沖信號，從面實出磁場交變，帶動鉬片振動發音。但是在某些有源蜂鳴器在特定的交流信號下也能夠工作，只是對交流信號的電壓和頻率請求很高，此種工作方式普通不采用。

無源蜂鳴器沒有內部驅動電路，有些公司和工廠稱為訊響器，國標中稱為聲響器。無源蜂鳴器工作的理想信號方波。假如給預直流信號蜂鳴器是不響應的，由于磁路恒定，鉬片不能振動發音。

  有源和無源電磁式蜂鳴器的簡易辨別

一、目測：前者的外形是極為類似如將兩種蜂鳴器的引腳朝上放置時，能夠看出有綠色電路板的一種是無源蜂鳴器，沒有電路板而用黑膠封鎖的一種是有源蜂鳴器。但是，這只是判別的初步規范，而不是獨一的規范。隨著市場不時開展的需求，對質量的請求也是越來越高，如今好多廠家需求12mm的蜂鳴器需求底部封膠，為了其性能的穩定和避免磁芯零落等不良狀況呈現，所以，目測只是初步的區分辦法。

蜂鳴器產生雜音剖析

當蜂鳴器發出的聲音,不是洪亮且單純的嗶聲時,我們會稱為是雜音,或是破音,蜂鳴器雜音的成因,可分為二種可能。

運用不當:

給予蜂鳴器的電壓過高: 使膜片敲打到內部的其他零件,產生零件撞擊的聲音,

運用的頻率不對: 未將頻率設訂在額定頻率上 , 例如規格是 2730Hz , 運用者卻給 2400Hz 就很容易有異音 , 特別在額定頻率前10% 范圍最會產生異音.

質量不良:

膜片異位: 電磁式蜂鳴器的膜片是”放”而非黏在支架上,故有可能由于劇烈的外力使膜片跑出該在的定點,而形成雜音.

有異物侵入: 在組裝蜂鳴器,或是運用者的產線加工時,若有小鐵粉,錫漿,鐵屑,等.進入蜂鳴器腔體內部,也會形成雜音的發作。

如何更好的控制蜂鳴器檢驗規范、辦法？

蜂鳴器外觀檢驗

蜂鳴器外表平均、平整，無變形、翹曲現象。鋁殼無凹槽，鉚接良好，無松動、 空隙。銀層潤滑、無決裂現象。引線無破損，焊點平均、光亮，無拉尖、虛焊、脫焊 現象。

蜂鳴器可焊性檢驗

正、負引線經上錫焊接后，線頭上錫面應大于90%。

蜂鳴器銀層牢靠性

銀層在接受0.2kg 的拉力后，應無決裂、零落。

蜂鳴器構造尺寸

大小契合樣品請求，蜂鳴器引線焊點高度小于1.2mm。蜂鳴器的厚度小于 1.8mm(不包括焊點厚度)。用游標卡尺直接丈量焊點的高度和蜂鳴器的厚度。

蜂鳴器電氣性能

將蜂鳴器固定于測試夾具中，給蜂鳴器輸入一個幅度1.5V，頻率為2KHZ 的信號，從毫伏表上讀出dB 值，即為蜂鳴器的靈活度。按規則的測試辦法測試其靈活度，靈活度應在-57±2dB 范圍內。

如何選擇合適本人公司運用的蜂鳴器

蜂鳴器的品種規格繁多,首先要給本人定位,需先曉得幾個參數 ( 電壓,電流,驅動方式,尺寸,銜接/固定方式),當然更重要的是,想要取得的聲音 (音壓大小,頻率上下),

工作電壓: 電磁式的蜂鳴器, 從1.5到24V, 壓電式的從3V到220V都是可行的,但普通壓電的還是倡議有9V以上的電壓,以取得較大的聲音.

耗費電流: 電磁式的依電壓的不同,從幾十到上百毫安都有,壓電式的就省電的多,幾毫安就能夠正常的動作, 且在蜂鳴器啟動時,霎時需耗費約三倍的電流,

驅動方式: 二種蜂鳴器都有自激式的,只需接上直流電(DC)即可發聲,由于已內建了驅動線路在蜂鳴器中了,由于動作原理的不同,電磁式蜂鳴器要用1/2方波來驅動,壓電的用方波,才干有較好的聲音輸出.

尺寸: 蜂鳴器的尺寸會影響到音量的大小,頻率的上下,電磁式的最小從6.7mm到最大的25mm,壓電式的從12mm到50mm或更大都有.

銜接方式: 普通常見的有插針(DIP), 焊線(Wire), 貼片(SMD), 壓電式大顆的還有鎖螺絲的方式.

音壓: 蜂鳴器常以10cm的間隔做為測試的規范,間隔增加一倍,大約會衰減6dB, 反之間隔縮短一倍則會增加6dB,電磁式蜂鳴器大約能到達85dB / 10cm的程度,壓電式的就能夠做的很大聲,常見的警報器,大都是以壓電蜂鳴器制成。

  壓電式蜂鳴器結構與原理引見

壓電蜂鳴片是將高壓極壓化后的壓電陶瓷片黏貼于振動金屬片上。當參加交流電壓后,會由于壓電效應,而產活力械變形伸展及收縮，應用此特性使金屬片振動而發出聲響。

以回授方式來做辨別壓電蜂鳴片大致上分為回授式蜂鳴片(自激式)與無回授式蜂鳴片(外激式)兩種。當回授式蜂鳴片搭配正回授振蕩電路會產生一個與共振腔頻率相同的單音；而無回授式蜂鳴片則能夠搭配外部振蕩電路,選擇恣意頻率發出聲音。

以下為兩種壓電蜂鳴片的固定方式：

a.

外圍支持方式-將蜂鳴片外徑邊緣固定于共振腔內，普通采無回授式蜂鳴片,而其蜂鳴片須與共振腔頻率搭配,才會有較高的音壓輸出,并由外部振蕩電路產生推進信號,使蜂鳴器發出聲音。

b.

節點支持方式-將蜂鳴片固定于約與陶瓷片直徑同尺寸的環形構造內。若共振腔設計得宜,并搭配頻率正確的回授式蜂鳴片與正回授電路,將可產生較大音壓及正確的頻率。
